故障現象初步診斷
庫卡機器人維修時遇到的CCU板卡問題,常見表現為系統無法啟動或頻繁死機。有時候控制器顯示屏會出現亂碼,這可能與板卡上的內存模塊有關。維修前建議記錄詳細的故障現象,不同癥狀往往指向特定的故障點。
硬件檢測要點

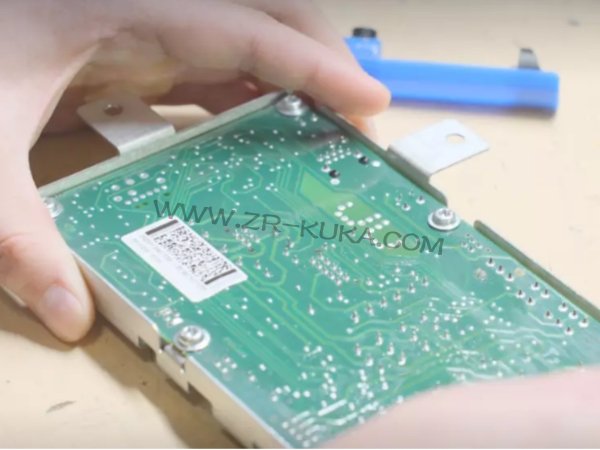

拆解板卡前必須做好防靜電防護,庫卡機器人維修規范要求使用防靜電手環。目檢階段要特別注意電容狀態,鼓包或漏液的電容需要立即更換。使用示波器檢測時鐘信號是否穩定,信號抖動過大可能導致系統運行紊亂。
芯片級維修技術
對于板卡上的BGA封裝芯片,庫卡機器人維修時需要精確控制回流焊溫度。溫度過高會損傷PCB板,過低則無法完成焊接。部分維修案例顯示,電源管理芯片虛焊是造成供電異常的主要原因,重新植球時要注意錫膏的用量控制。

硬件修復后必須進行固件重裝,建議使用原廠提供的固件版本。燒錄過程中要確保供電穩定,意外斷電可能導致板卡永久損壞。有時候固件版本與控制系統不兼容也會引發故障,這點需要特別注意。
系統聯調測試
修復完成后建議進行48小時連續運行測試。維修人員要監測板卡在不同工況下的溫度變化,正常情況下的溫升曲線應該保持平穩。通信測試要覆蓋所有接口協議,特別是Profibus和Ethernet/IP這類常用通信方式。
預防性維護建議
定期清理板卡散熱器上的積塵能有效預防過熱故障。庫卡機器人維修數據顯示,工作環境溫度超過45℃時,建議增加輔助散熱措施。備用板卡應每隔兩個月通電一次,防止電子元件性能衰減。系統升級前要確認板卡兼容性,不恰當?shù)纳壙赡茉斐捎布䴖_突。
維修后性能驗證
最終驗收時要測試所有功能接口的工作狀態。經驗表明,修復后的板卡在信號響應速度上應該達到原廠標準的85%以上。帶載測試時要監測供電質量,異常的電壓波動可能意味著潛在問題。
00-226-429型號CCU板卡的維修需要嚴格遵循技術規范。庫卡機器人維修人員在處理這類精密部件時,既要確保硬件修復質量,也要重視后續的系統匹配調試,這樣才能保證設備的長期穩定運行。
